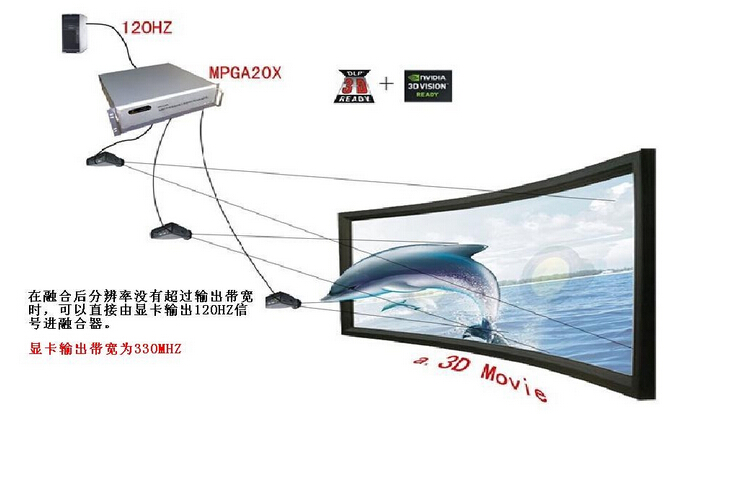

图 1 典型主动立体边缘融合解决方案
（3x1024x768 或 3x 1280x720 或3x1280x800 120Hz）
图中，PC显卡输出的分辨率为3328x800 120Hz (三个1280x800-120Hz，融合带叠加部分为2 x256像素)，其有效像素速率可以按如下公式计算：
F = Hact *Ｖact * Vr
其中 Hact是水平有效像素，Vact是垂直有效行数，Vr是刷新频率 代入上述公式，3328x800 120Hz的有效像素速率是
F = 3328x800x120=318.72MHz
大视电子的MPGA20X主动立体融合设备输入像素信号最高频率可为330MHz，加上行场消隐的开销，3328x800-120Hz的信号可以轻松支持。
由于330MHz是显卡的一个双链DVI或Displayport支持的最高像素速率，因此根据上述公式可以得到大视电子融合设备支持的单口输入多通道输出之主动立体融合分辨率，如下表所示。
|
单通道投影机分辨率
|
通道数
|
输入分辨率
|
投影机分布
|
|
1024x768 120Hz
|
2~4
|
330MHz
|
横向，纵向或者2x2网格
|
|
1280x720 120Hz
|
2~3
|
330MHz
|
横向，纵向
|
|
1280x800 120Hz
|
2~3
|
330MHz
|
横向，纵向
|
